PE

详细的记录一波pe有关知识,便于以后复习

DOS头

typedef struct _IMAGE_DOS_HEADER { // DOS .EXE header

WORD e_magic; // Magic number

WORD e_cblp; // Bytes on last page of file

WORD e_cp; // Pages in file

WORD e_crlc; // Relocations

WORD e_cparhdr; // Size of header in paragraphs

WORD e_minalloc; // Minimum extra paragraphs needed

WORD e_maxalloc; // Maximum extra paragraphs needed

WORD e_ss; // Initial (relative) SS value

WORD e_sp; // Initial SP value

WORD e_csum; // Checksum

WORD e_ip; // Initial IP value

WORD e_cs; // Initial (relative) CS value

WORD e_lfarlc; // File address of relocation table

WORD e_ovno; // Overlay number

WORD e_res[4]; // Reserved words

WORD e_oemid; // OEM identifier (for e_oeminfo)

WORD e_oeminfo; // OEM information; e_oemid specific

WORD e_res2[10]; // Reserved words

LONG e_lfanew; // File address of new exe header

} IMAGE_DOS_HEADER, *PIMAGE_DOS_HEADER;

Dos头如上,比较重要的就是俩个一个是magic num MZ还有一个是e_lfanew为nt头开始的偏移

e_lfanew往下到pe开始处既是dos存根用来兼容dos的,在dos上运行时打出那一句话,因为基本不会用到通常会塞点邪恶的东西在这之间

Nt头

typedef struct _IMAGE_NT_HEADERS {

DWORD Signature;

IMAGE_FILE_HEADER FileHeader;

IMAGE_OPTIONAL_HEADER32 OptionalHeader;

} IMAGE_NT_HEADERS32, *PIMAGE_NT_HEADERS32;

开头的签名就是PE

紧跟着俩结构体分别是文件头和可选文件头

typedef struct _IMAGE_FILE_HEADER {

WORD Machine; #机器码,表示的是运行平台

WORD NumberOfSections; #节数目

DWORD TimeDateStamp; #时间戳

DWORD PointerToSymbolTable;

DWORD NumberOfSymbols; #符号表数量

WORD SizeOfOptionalHeader; #可选文件头大小

WORD Characteristics; #文件属性,转成二进制每个位代表了每个属性,具体自行百度

} IMAGE_FILE_HEADER, *PIMAGE_FILE_HEADER;

typedef struct _IMAGE_OPTIONAL_HEADER {

WORD Magic;

BYTE MajorLinkerVersion;

BYTE MinorLinkerVersion;

DWORD SizeOfCode;

DWORD SizeOfInitializedData;

DWORD SizeOfUninitializedData;

DWORD AddressOfEntryPoint; #重点,入口处

DWORD BaseOfCode;

DWORD BaseOfData;

DWORD ImageBase; #基地址,内存镜像

DWORD SectionAlignment; #内存对齐

DWORD FileAlignment; #文件对齐

WORD MajorOperatingSystemVersion;

WORD MinorOperatingSystemVersion;

WORD MajorImageVersion;

WORD MinorImageVersion;

WORD MajorSubsystemVersion;

WORD MinorSubsystemVersion;

DWORD Win32VersionValue;

DWORD SizeOfImage; #内存中整个pe文件映射尺寸

DWORD SizeOfHeaders; #头+节表按照文件对其后的大小

DWORD CheckSum; #校验值

WORD Subsystem;

WORD DllCharacteristics;

DWORD SizeOfStackReserve;

DWORD SizeOfStackCommit;

DWORD SizeOfHeapReserve;

DWORD SizeOfHeapCommit;

DWORD LoaderFlags;

DWORD NumberOfRvaAndSizes; #目录项数目

IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES];

} IMAGE_OPTIONAL_HEADER32, *PIMAGE_OPTIONAL_HEADER32;

节表

IMAGE_SECTION_HEADER STRUCT

BYTE Name[IMAGE_SIZEOF_SHORT_NAME]; // 8个字节的节区名称

union Misc

DWORD PhysicalAddress;

DWORD VirtualSize; //节区的尺寸

ends

DWORD VirtualAddress; // 节区的 RVA 地址

DWORD SizeOfRawData; // 在文件中对齐后的尺寸

DWORD PointerToRawData; // 在文件中的偏移量

DWORD PointerToRelocations; // 在OBJ文件中使用,重定位的偏移

DWORD PointerToLinenumbers; // 行号表的偏移(供调试使用地)

WORD NumberOfRelocations; // 在OBJ文件中使用,重定位项数目

WORD NumberOfLinenumbers; // 行号表中行号的数目

DWORD Characteristics; // 节属性如可读,可写,可执行等

IMAGE_SECTION_HEADER ENDS

前面的name存放节名称如.text .data

下面来说一下pe文件的执行过程

\1. Filebuffer:吧文件读入内存

\2. 申请4Gb虚拟内存

\3. Imagebuffer:内存对齐后映射

\4. 重定位后改ip指向entry

\5. 页错误后加载到物理内存

\6. 开始执行

有个小坑就是VirtualSize,是否不大于SizeOfRawDatal?

因为SizeOfRawData是节区在文件中对齐后的大小,而VirtualSize只是节区的大小,所以想当然的就有结论VirtualSize<=SizeOfRawDatal

然而事实并非如此。。。一个典型的例子就是bss段数据,未初始化的全局变量在文件中并不会给他分配大小,但当加载入内存时会给其分配,而VirtualSize表示的就是在内存中的大小

代码注入实战

简单的代码注入

在.text末尾多余处加入自己的代码

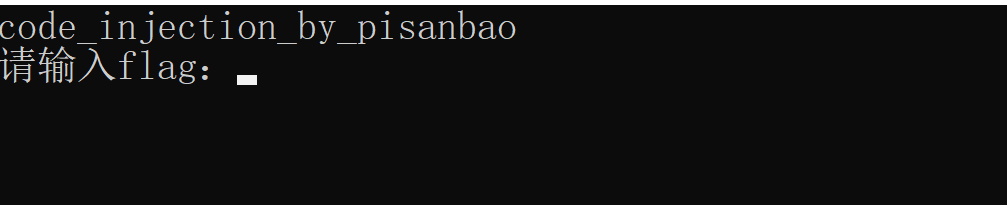

我这边以cgctf第一道re为例子

1

Rodata处加上你的字符串

然后再text末尾加上机器码

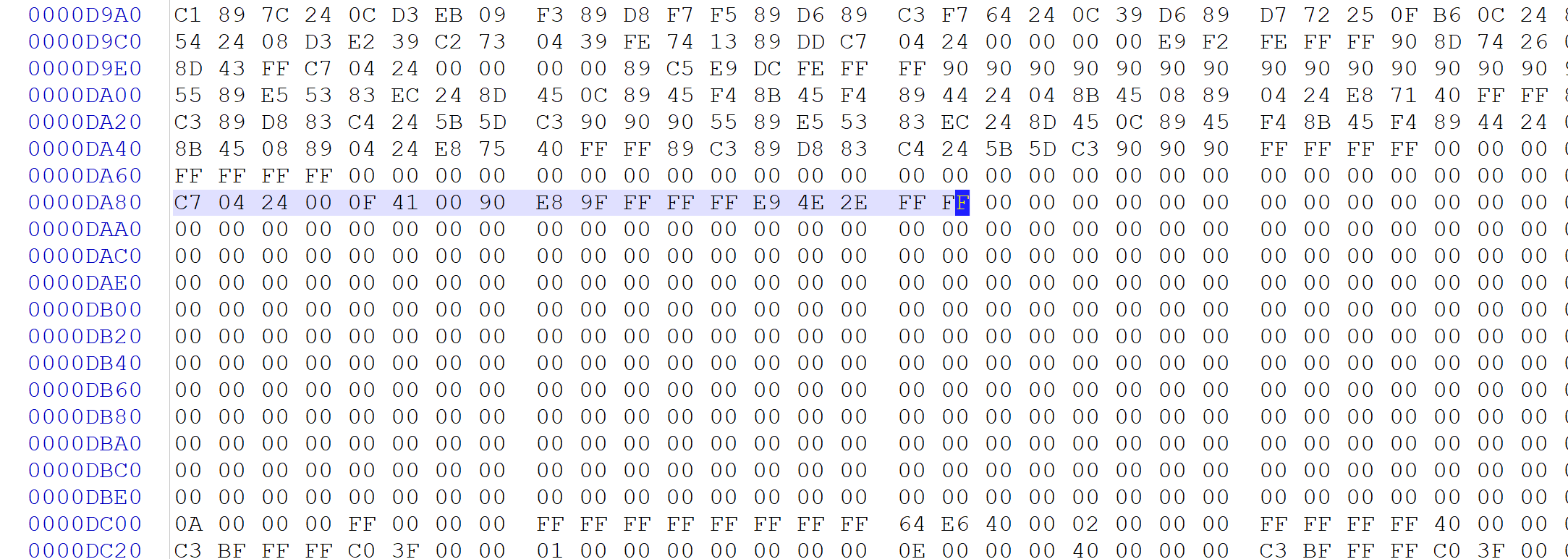

2

改ep为你的代码偏移处然后执行,最后jmp跳回oep

算是复习一波pe文件结构

当然处理方式还有好多,直接在text节后增加的话代码量有限,可以通过新增节的方式,比如吧dos存根抹去,nt头转移到dos存根那,改dos头最后一个,就可以给新增节留出空间,32位一个节40字节,还需要40字节用0填充这样比较稳定。

或者用更稳的方法直接扩大节,扩大最后一个节并修改属性,也可以合并节然后有新的空间给自定节用。

接下去主要复习一波表

在可选头最后有个结构体数组,大小16,就是16个表,其中有一个是备用的。

#define IMAGE_DIRECTORY_ENTRY_EXPORT 0 // Export Directory

#define IMAGE_DIRECTORY_ENTRY_IMPORT 1 // Import Directory

#define IMAGE_DIRECTORY_ENTRY_RESOURCE 2 // Resource Directory

#define IMAGE_DIRECTORY_ENTRY_EXCEPTION 3 // Exception Directory

#define IMAGE_DIRECTORY_ENTRY_SECURITY 4 // Security Directory

#define IMAGE_DIRECTORY_ENTRY_BASERELOC 5 // Base Relocation Table

#define IMAGE_DIRECTORY_ENTRY_DEBUG 6 // Debug Directory

// IMAGE_DIRECTORY_ENTRY_COPYRIGHT 7 // (X86 usage)

#define IMAGE_DIRECTORY_ENTRY_ARCHITECTURE 7 // Architecture Specific Data

#define IMAGE_DIRECTORY_ENTRY_GLOBALPTR 8 // RVA of GP

#define IMAGE_DIRECTORY_ENTRY_TLS 9 // TLS Directory

#define IMAGE_DIRECTORY_ENTRY_LOAD_CONFIG 10 // Load Configuration Directory

#define IMAGE_DIRECTORY_ENTRY_BOUND_IMPORT 11 // Bound Import Directory in headers

#define IMAGE_DIRECTORY_ENTRY_IAT 12 // Import Address Table

#define IMAGE_DIRECTORY_ENTRY_DELAY_IMPORT 13 // Delay Load Import Descriptors

#define IMAGE_DIRECTORY_ENTRY_COM_DESCRIPTOR 14 // COM Runtime descriptor

如上图

每个结构体占8字节俩个dw

typedef struct _IMAGE_DATA_DIRECTORY {

DWORD VirtualAddress; 虚拟地址

DWORD Size; 大小

} IMAGE_DATA_DIRECTORY, *PIMAGE_DATA_DIRECTORY;

如上

Va指向了内存对齐后的改表地址

导出表

typedef struct _IMAGE_EXPORT_DIRECTORY {

DWORD Characteristics;

DWORD TimeDateStamp; //时间戳

WORD MajorVersion;

WORD MinorVersion;

DWORD Name; //模块名

DWORD Base; //序号基数

DWORD NumberOfFunctions; //导出函数数目(不一定准确)

DWORD NumberOfNames; //导出函数名字数目

DWORD AddressOfFunctions; // 函数地址表

DWORD AddressOfNames; // 函数名称表数量由NumberOfNames决定

DWORD AddressOfNameOrdinals; // 函数序号表数量由NumberOfNames决定

} IMAGE_EXPORT_DIRECTORY, *PIMAGE_EXPORT_DIRECTORY;

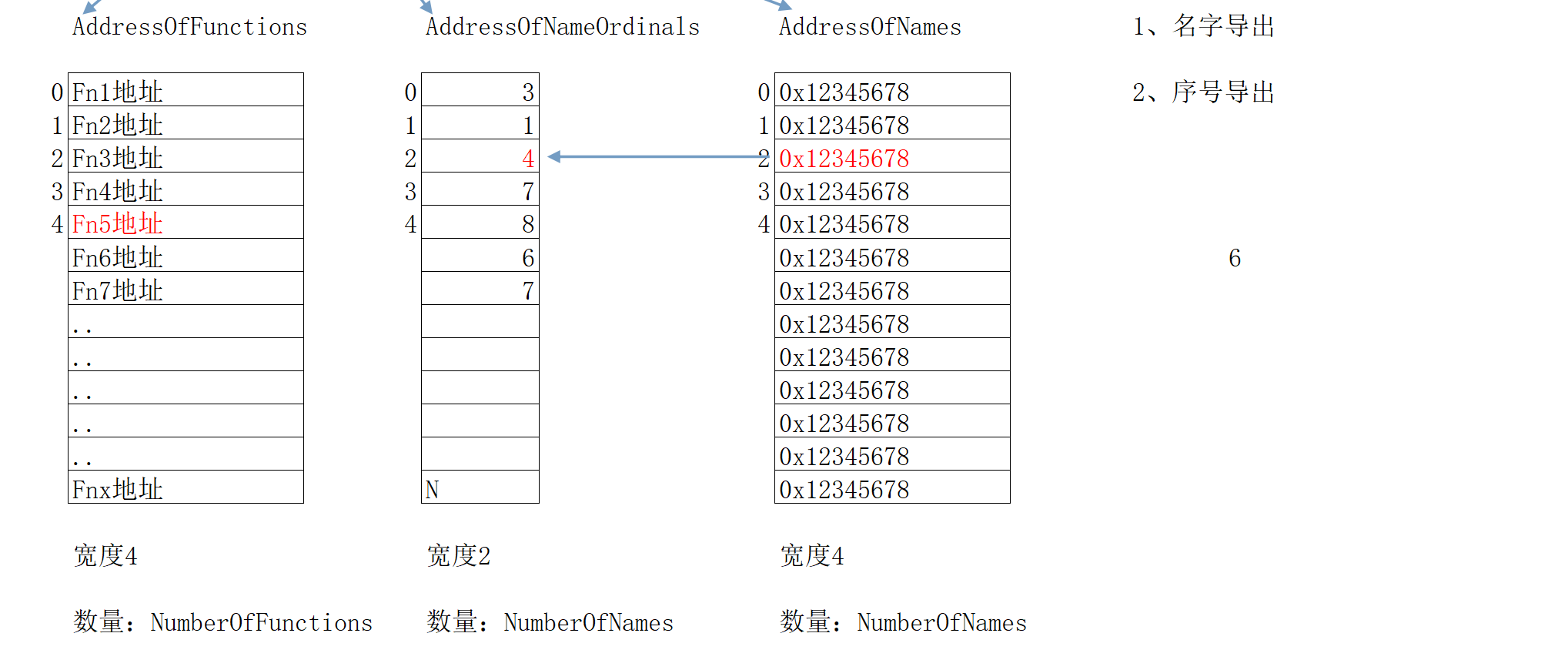

3

导出表结构如上

前面几个不需要多管,主要看下面的,name是指模块名比如xxx.dll,base是指序号基数后面会用到,NumberOfFunctions是不一定准确的,她是用最大序号减最小序号+1来求得(这边序号不是指AddressOfNameOrdinals序号,是指导出函数的序号

这边俩个表一个函数地址表还有一个函数名称表,函数地址表取决于导出函数数目,而函数名称表取决于导出名字数目,这边有个很神奇的东西,因为函数可以通过符号导出,比如说你编程往往函数名称就和他实现的功能一样,而你不想让别人知道你这个函数的功能就可以通过符号导出,这样的话就不会再函数名字表里出现了,但是在函数地址表里还会有,那么就会有个问题,是不是函数地址表总是比函数名字表来的大呢?

这是不一定的,举个例子你有俩个函数名字都指向了一个地址是完全可以实现的,这样就有可能名称表比地址表来得大。

函数名导出寻找

比如知道函数名为aaa

先会从AddressOfNames遍历寻找到对应地址下标

再去AddressOfNameOrdinals寻找对应下标的值

以其为下标在AddressOfFunctions寻找就是该函数地址

序号导出寻找

首先要有个概念就是AddressOfNameOrdinals里的不是函数序号

要加上base才是序号

那根据序号寻找就很轻松了,吧函数序号减去base为下标去AddressOfFunctions取出地址就是该函数地址

逆推

首先从函数地址开始AddressOfFunctions

遍历地址是否为0,不为0取出下标,去AddressOfNameOrdinals遍历寻找

如果找到值等于下标的,取出该值下标去AddressOfNames找到对应地址,取地址获取函数名

当然如果没有找到,直接吧该下标加上base就为函数的导出序号

重定位表

重定位表的作用很明显,一般在dll里用的比较多

以南邮ctf第一题签到题为例

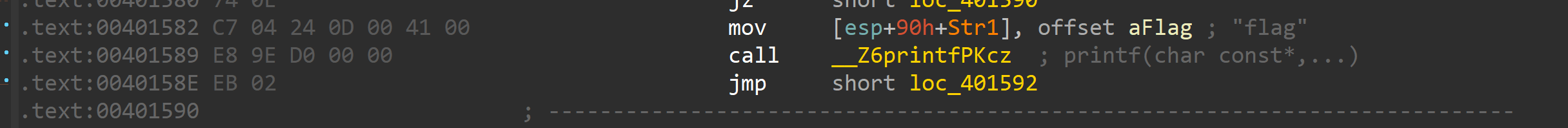

4

重点关注机器码

Flag寻址的时候是绝对寻址而call printf函数时用的时相对寻址

后面机器码加上下一行指令地址即为函数地址

Flag寻址是更具pe的imagebase去算的,但是如果出现一个情况,特别是在dll里出现比较多,就是俩个dll映射基地址都是0x10000000,这样就会产生重叠,所以必须有1个dll映射到其他地址,一般都是下一个0x10000,这是模块对齐的大小,但不一定啊和内存对齐一样。

这就是重定位表需要的原因,来进行重定位

typedef struct _IMAGE_BASE_RELOCATION {
DWORD VirtualAddress;
DWORD SizeOfBlock;
} IMAGE_BASE_RELOCATION;
typedef IMAGE_BASE_RELOCATION ,* PIMAGE_BASE_RELOCATION;

结构如上

SizeOfBlock是指当前block大小

每个block大小就是一个内存页0x1000为单位

该页上有多少需要重定位的地方

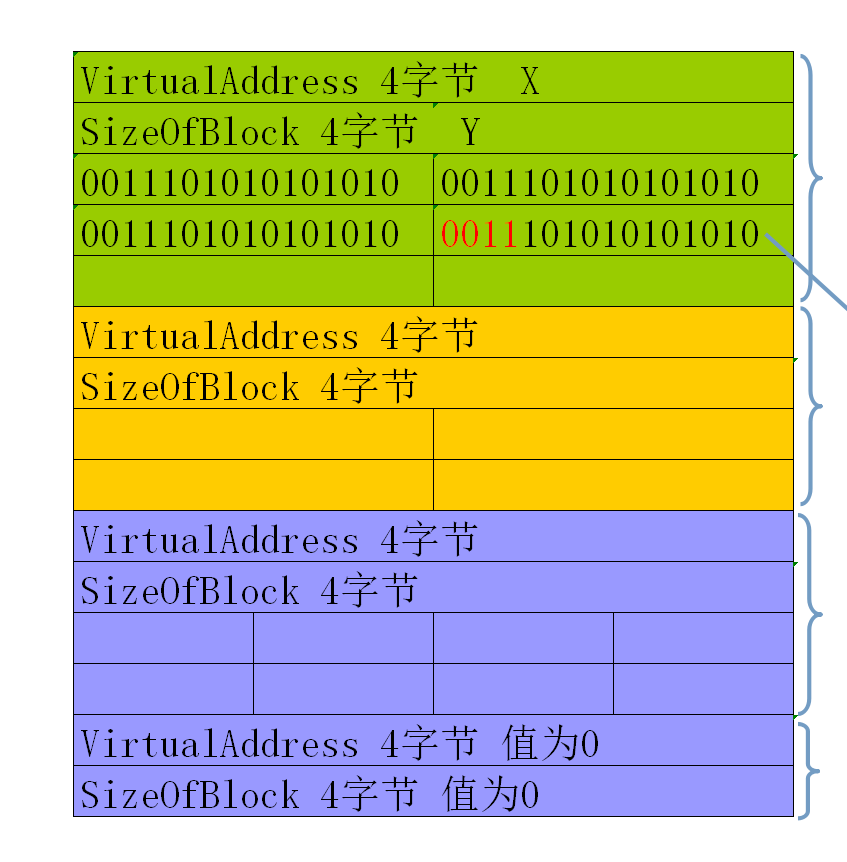

5

通过判断最后一个结构的VirtualAddress与SizeOfBlock都为0来判断是否结束

内存页中的页大小是0x1000,也就是2的12次方就可以表示一个页内所有的偏移地址,具体项的宽度是16字节 高四位代表类型:值位3 代表的是需要修改的数据 值位0代表的是用于数据对齐的数据,可以不用修改,也就是说只需要关注高四位的值为三的就可以了

Block下面的高四位是个标志位后面是地址

Virtualaddress + 低十二位就是需要修改的地址

导入表

导入表涉及到iat表和int表

具体看时间戳

typedef struct _IMAGE_IMPORT_DESCRIPTOR {

union {

​ DWORD Characteristics; // 0 for terminating null import descriptor

​ DWORD OriginalFirstThunk; // RVA to original unbound IAT (PIMAGE_THUNK_DATA)

} DUMMYUNIONNAME;

DWORD TimeDateStamp; // 0 if not bound,

​ // -1 if bound, and real date\time stamp

​ // in IMAGE_DIRECTORY_ENTRY_BOUND_IMPORT (new BIND)

​ // O.W. date/time stamp of DLL bound to (Old BIND)

DWORD ForwarderChain; // -1 if no forwarders

DWORD Name;

DWORD FirstThunk; // RVA to IAT (if bound this IAT has actual addresses)

} IMAGE_IMPORT_DESCRIPTOR;

typedef IMAGE_IMPORT_DESCRIPTOR UNALIGNED *PIMAGE_IMPORT_DESCRIPTOR;

Name为导入库的名称rva,第一项指向了int表

typedef struct _IMAGE_THUNK_DATA32 {

union {

​ DWORD ForwarderString; // PBYTE

​ DWORD Function; // PDWORD

​ DWORD Ordinal;

​ DWORD AddressOfData; //RVA 指向_IMAGE_IMPORT_BY_NAME

} u1;

} IMAGE_THUNK_DATA32;

typedef IMAGE_THUNK_DATA32 * PIMAGE_THUNK_DATA32;

Int表的值如果最高位为0,就是name的rva

否则去除最高位剩下的就是导入序号

typedef struct _IMAGE_IMPORT_BY_NAME {

WORD Hint; //可能为0,编译器决定,如果不为0,是函数在导出表中的索引

BYTE Name[1]; //函数名称,以0结尾,由于不知道到底多长,所以干脆只给出第一个字符,找到0结束

} IMAGE_IMPORT_BY_NAME, *PIMAGE_IMPORT_BY_NAME;

名称第一个是hint

然后是函数名

再看看iat表

当导入表时间戳为0时iat和int值都一样

为-1是iat是函数的真实地址,但很少有,因为当dll映射地址改变的时候需要重定位,一般notepad就是这样,好处就是打开快,不需要再根据int表去吧地址写入iat

//最后一个结构全0表示绑定导入表结束

typedef struct _IMAGE_BOUND_IMPORT_DESCRIPTOR {

DWORD TimeDateStamp; //表示绑定的时间戳,如果和PE头中的TimeDateStamp不同则可能被修改过

WORD OffsetModuleName; //dll名称地址

WORD NumberOfModuleForwarderRefs; //依赖dll个数

// Array of zero or more IMAGE_BOUND_FORWARDER_REF follows

} IMAGE_BOUND_IMPORT_DESCRIPTOR, *PIMAGE_BOUND_IMPORT_DESCRIPTOR;

下面看看绑定导入表

时间戳是pe时间戳,如果与绑定的时间戳不一样说明被更新了需要重定位

NumberOfModuleForwarderRefs表示下面紧接着跟了多少个如下结构

typedef struct _IMAGE_BOUND_FORWARDER_REF {

DWORD TimeDateStamp; //时间戳,同样的作用检查更新情况

WORD OffsetModuleName; //dll名称地址

WORD Reserved; //保留

} IMAGE_BOUND_FORWARDER_REF, *PIMAGE_BOUND_FORWARDER_REF;

OffsetModuleName加上绑定导入表首地址才是name的rva

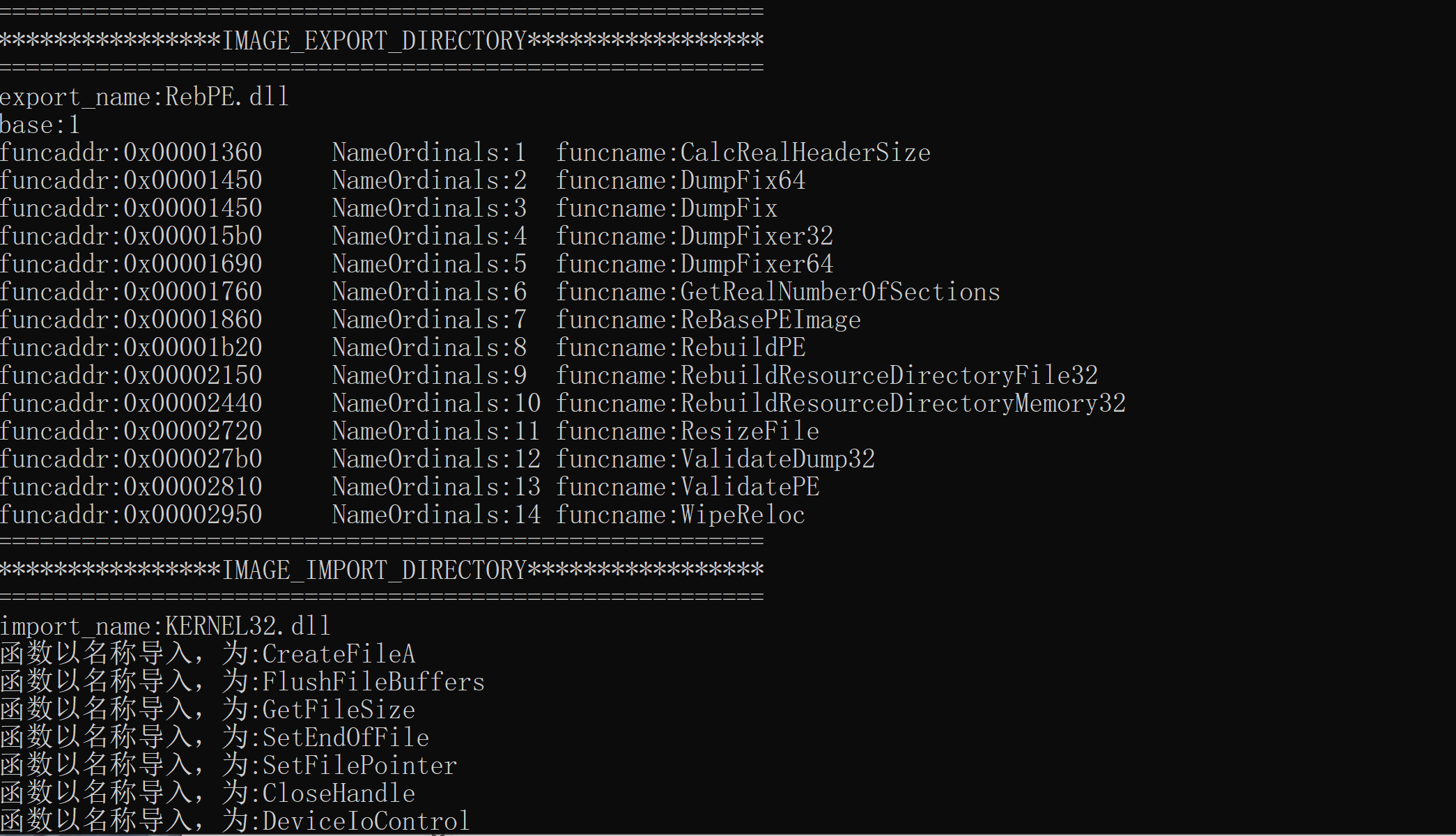

6

自己编程写了下,可惜不小心被删除了。。。只剩下俩张截图

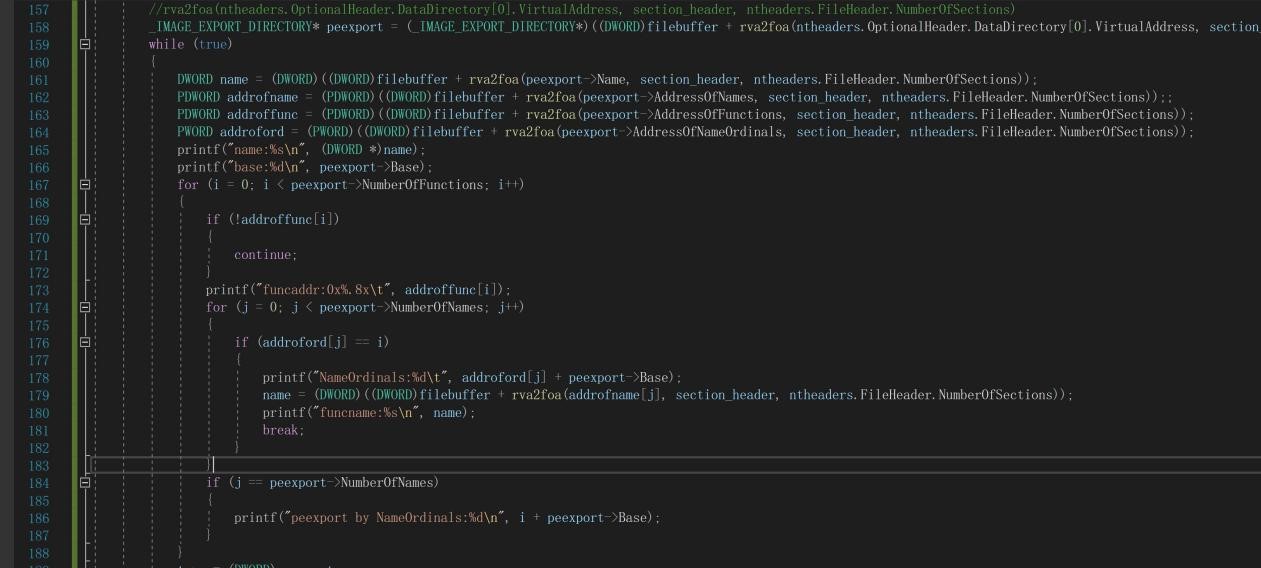

7

这个是导出表写法截图

到这pe算是告一段落了

顺带复习了波程序员的自我修养
